お天気時計の作成（その１２ー２：赤外線リモコン）

raspberry pi zero 2Wを入手したので備忘録として下記ます。

前回はLircで赤外線リモコンを作成しようとしましたが、動作しなかったので今夏は、pythonのプログラムを作成してみました。

回路構成は前回と同様です。

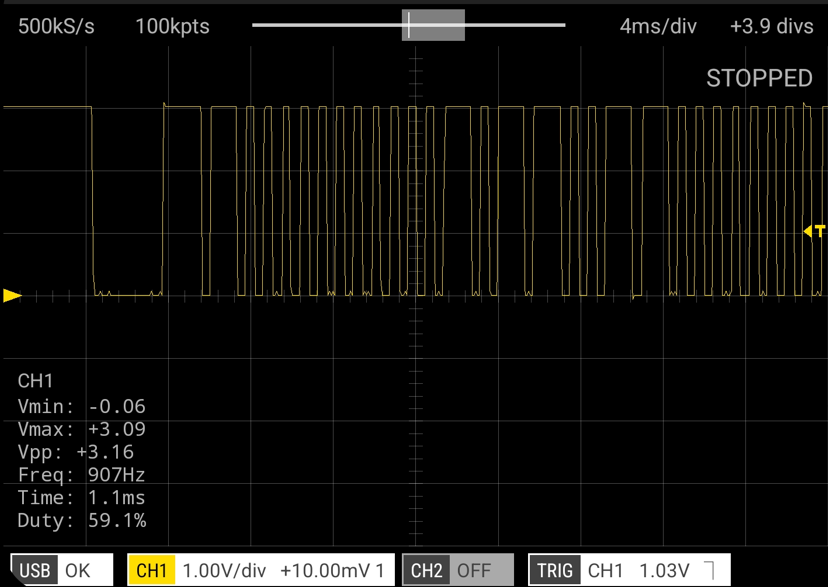

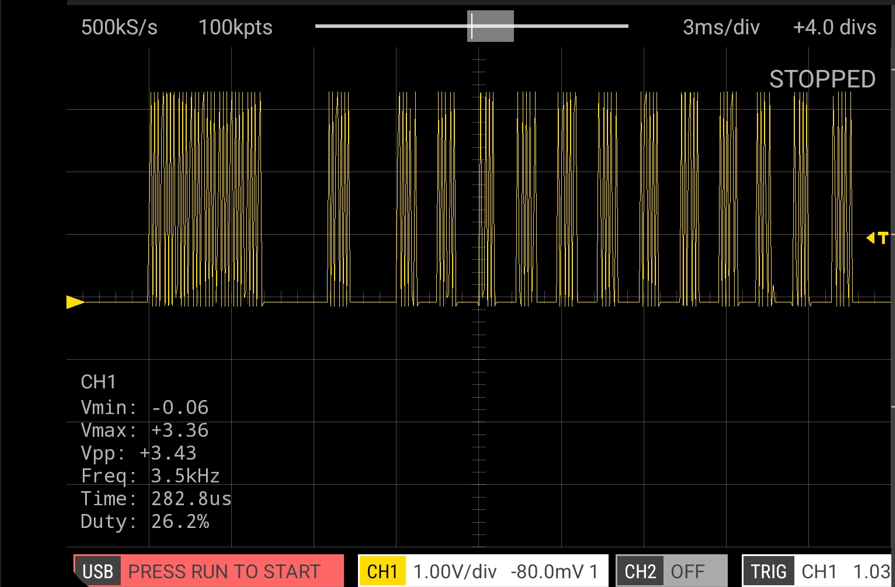

★受信はできたが、送信は信号の幅のばらつきが大きく断念。

　別途pico等のOSを実装していないマイコンで試そうと思います。

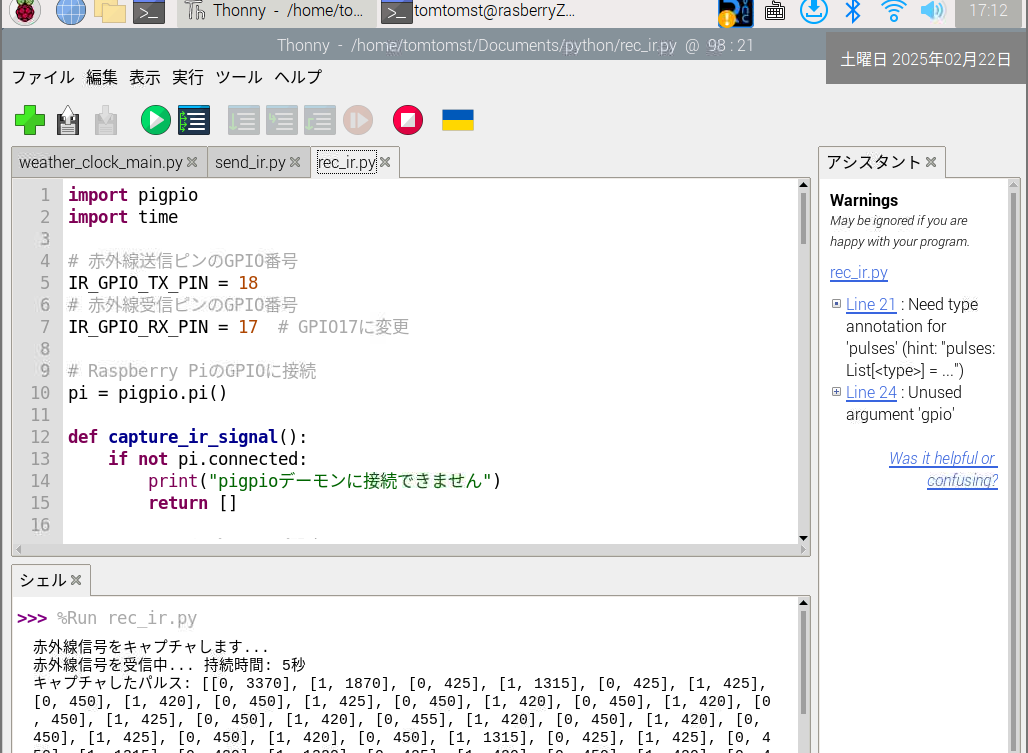

pythonプログラム

赤外線を受信したら、同じ信号を10秒後に送信するようにしました。


import pigpio
import time

# 赤外線送信ピンのGPIO番号
IR_GPIO_TX_PIN = 18
# 赤外線受信ピンのGPIO番号
IR_GPIO_RX_PIN = 17  # GPIO17に変更

# Raspberry PiのGPIOに接続
pi = pigpio.pi()

def capture_ir_signal():
    if not pi.connected:
        print("pigpioデーモンに接続できません")
        return []

    # GPIO17をプルアップ設定
    pi.set_pull_up_down(IR_GPIO_RX_PIN, pigpio.PUD_UP)

    # キャプチャするパルスを保存するリスト
    pulses = []

    # コールバック関数を定義して、受信したパルスをリストに追加
    def cbf(gpio, level, tick):
        if pulses:
            pulses[-1][1] = pigpio.tickDiff(pulses[-1][1], tick)  # 前のエントリの持続時間を計算して更新
        pulses.append([level, tick])  # 新しいエントリを追加

    cb = pi.callback(IR_GPIO_RX_PIN, pigpio.EITHER_EDGE, cbf)

    # キャプチャを開始
    print("赤外線信号を受信中... 持続時間: 5秒")
    time.sleep(5)

    # キャプチャを終了し、コールバックを解除
    cb.cancel()

    # 最初のエントリ（持続時間が設定されていない）を削除
    if pulses and pulses[0][1] == pulses[-1][1]:
        pulses.pop(0)

    return pulses

def send_ir_signal(pulses):
    if not pi.connected:
        print("pigpioデーモンに接続できません")
        return

    # パルス列からカスタム波形を作成
    for pulse in pulses:
        level = pulse[0]
        duration = pulse[1]
        if level == 0:

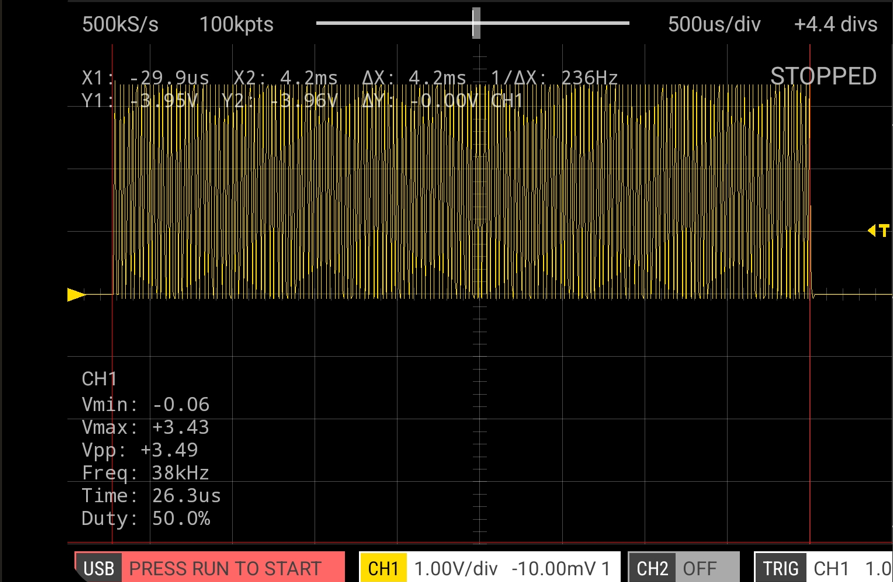

            pi.hardware_PWM(IR_GPIO_TX_PIN, 38000, 500000)
            time.sleep(duration/1000000)
        else:
            pi.hardware_PWM(IR_GPIO_TX_PIN, 0, 0)
            time.sleep(duration/1000000)


    pi.hardware_PWM(IR_GPIO_TX_PIN, 0, 0)  #stop

    pi.stop()

if __name__ == "__main__":
    print("赤外線信号をキャプチャします...")
    captured_pulses = capture_ir_signal()
    print(f"キャプチャしたパルス: {captured_pulses}")

    time.sleep(10)

    if captured_pulses:
        print("赤外線信号を再送信します...")
        send_ir_signal(captured_pulses)
